Seat Altea XL 2014 Manual do proprietário (in Portuguese)

289
Situações diversas
Máximos
Fig. 192 Máximos
Fig. 193 Máximos
– Abrir o capot do motor.
– Retirar a tampa ⇒ Fig. 192 C
, puxando-a.
– Retirar o conector ⇒ Fig. 193 1
da lâmpada. –
Pressione a mola de fixação ⇒ Fig. 193 2
pressionando-a para
dentro e para a direita.
– Retirar a lâmpada e colocar a nova tendo em conta as reentrân-
cias do reflector para que fique bem encaixada.
– Proceder no sentido inverso para a montar. 
Segurança como prioridadeInstruções de UtilizaçãoConselhos práticosDados Técnicos

290Situações diversas
Luz de presença
Fig. 194 Luz de presença
Fig. 195 Luz de presença
– Abra o capot do motor.
– Retirar a tampa ⇒ Fig. 194 D
, puxando-a.
– Extrair o porta-lâmpadas ⇒ Fig. 195 1
para fora. –
Substitua a lâmpada, puxando-a.
– Proceda no sentido inverso para a montar. 

291
Situações diversas
Aplicável ao modelo:ALTEA
Luz de presença/travão
Fig. 196 Luz de presen-
ça/travão
Fig. 197 Luz de presen-
ça/travão
– Abra a porta do porta-bagagens.
– Retire os parafusos ⇒ Fig. 196 A
. –
Retire a tampa do painel lateral do porta-bagagens.
– Desenrosque a peça de plástico ⇒ Fig. 197 B
que fixa o faro-
lim. Para iniciar a rotação, pode ajudar inserir uma chave de pa-
rafusos na referida peça.
– Extraia parcialmente o farolim do seu alojamento evitando pu-
xar o cabo.
– Retire o conector do porta-lâmpadas.
– Desenrosque os parafusos ⇒ Fig. 198 C
do porta-lâmpadas e
puxe-o.
– Pressione a lâmpada, gire-a para a esquerda e coloque a nova.
– Proceder no sentido inverso para a sua montagem e prestar es-
pecial atenção ao colocar o porta-lâmpadas. Os contactos me-
tálicos das extremidades dos porta-lâmpadas devem ficar bem
colocados em relação aos contactos do farolim. 
Segurança como prioridadeInstruções de UtilizaçãoConselhos práticosDados Técnicos

292Situações diversas
Aplicável ao modelo:ALTEA
Luz indicadora de mudança de direcção
Fig. 198 Luz indicadora
de mudança de direcção
Fig. 199 Luz indicadora
de mudança de direcção.
– Extraia o farolim do seu alojamento ⇒ Página 291.
– Retire os parafusos ⇒ Fig. 198 C
do porta-lâmpadas e puxe-o. –
Retire o porta-lâmpadas do indicador de mudança de direcção
com a ajuda de uma chave de parafusos no sentido da seta
⇒ Fig. 199.
– Substitua a lâmpada, pressionando-a e rodando-a para a es-
querda.
– Proceder no sentido inverso para a montar. 
Aplicável ao modelo:ALTEA Luz de marcha-atrás/ luz de nevoeiro traseira
Fig. 200 Farolim pelo la-
do interior do pára-cho-
ques
– Rode o porta-lâmpadas para a esquerda e retire-o no sentido da
seta ⇒ Fig. 200.
– Substitua a lâmpada, pressionando-a e rodando-a ao mesmo
tempo para a esquerda. 

293
Situações diversas
Aplicável ao modelo:ALTEA XL / ALTEA FREETRACK
Luz indicadora de mudança de direcção, presença e
travagem na carroçaria
Fig. 201 Luzes na carro-
çaria
Fig. 202 Luzes na carro-
çaria
– Abrir a tampa do painel lateral do porta-bagagens ⇒ Fig. 201.–
Rode o porta-lâmpadas para a esquerda ⇒ Fig. 202.
– Retire a lâmpada fundida e substitua-a por uma nova.
– Proceder no sentido inverso para a sua montagem e prestar es-
pecial atenção ao colocar o porta-lâmpadas. 
Segurança como prioridadeInstruções de UtilizaçãoConselhos práticosDados Técnicos

294Situações diversas
Aplicável ao modelo:ALTEA XL / ALTEA FREETRACK
Luz de presença, de nevoeiro e marcha-atrás na porta do
porta-bagagens
Fig. 203 Luzes na porta
do porta-bagagens
Fig. 204 Luz de presença Luz de presença
–
Abra a porta do porta-bagagens.
– Retirar a tampa, puxando-a.
– Retire o porta-lâmpadas, pressionando as patilhas de fixação e
retire-o para fora.
– Retire a lâmpada fundida e substitua-a por outra.
– Proceder no sentido inverso para a sua montagem e prestar es-
pecial atenção ao colocar o porta-lâmpadas.
Luz de nevoeiro e marcha-atrás
– Abra a porta do porta-bagagens.
– Retirar a tampa, puxando-a.
– Rodar o porta-lâmpadas para a esquerda.
– Retire a lâmpada fundida e substitua-a por outra.
– Proceder no sentido inverso para a montar. 

295
Situações diversas
Luzes indicadoras de mudança de direcção laterais
Fig. 205 Luz indicadora
de mudança de direcção
lateral
– Pressione a luz indicadora de mudança de direcção para a es-
querda ou direita para retirar a lâmpada.
– Retire o porta-lâmpadas da luz indicadora de mudança de di-
recção.
– Retire a lâmpada com casquilho de vidro defeituosa e coloque
uma nova.
– Introduza o porta-lâmpadas nas guias da luz indicadora de mu-
dança de direcção até encaixar.
– Primeiro, coloque a luz indicadora de mudança de direcção no
orifício da carroçaria, encaixando as patilhas ⇒ Fig. 205, seta
1
.
– Encaixar a lâmpada como indica a seta 2
⇒ Fig. 205.Luz do porta-bagagens
Fig. 206 Luz do porta-ba-
gagens
Fig. 207 Luz do porta-ba-
gagens
– Extraia a tulipa pressionando o rebordo da parte interior da
mesma (seta) com a ajuda da ponta de uma chave de fendas
⇒ Fig. 206. 
Segurança como prioridadeInstruções de UtilizaçãoConselhos práticosDados Técnicos

296Situações diversas
–Pressione a lâmpada lateralmente e retire-a do alojamento
⇒ Fig. 207. 
Aplicável ao modelo:ALTEA Luz de matrícula
Fig. 208 Luz da matrícula
Fig. 209 Luz da matrícula
– Retirar a tulipa, utilizando a parte plana de uma chave de para-
fusos, fazendo alavanca cuidadosamente na ranhura, tal como
indica a seta ⇒ Fig. 208.
– Retirar a lâmpada, movendo-a no sentido da seta e para fora
⇒ Fig. 209. 

297
Situações diversas
Aplicável ao modelo:ALTEA XL / ALTEA FREETRACK
Luz de matrícula
Fig. 210 Luz da matrícula
Fig. 211 Luz da matrícula
– Para retirar a túlipa, desenrosque os parafusos ⇒ Fig. 210.–
Retirar a lâmpada, movendo-a no sentido da seta e para fora
⇒ Fig. 211.
– Proceder no sentido inverso para a montar. 
Segurança como prioridadeInstruções de UtilizaçãoConselhos práticosDados Técnicos

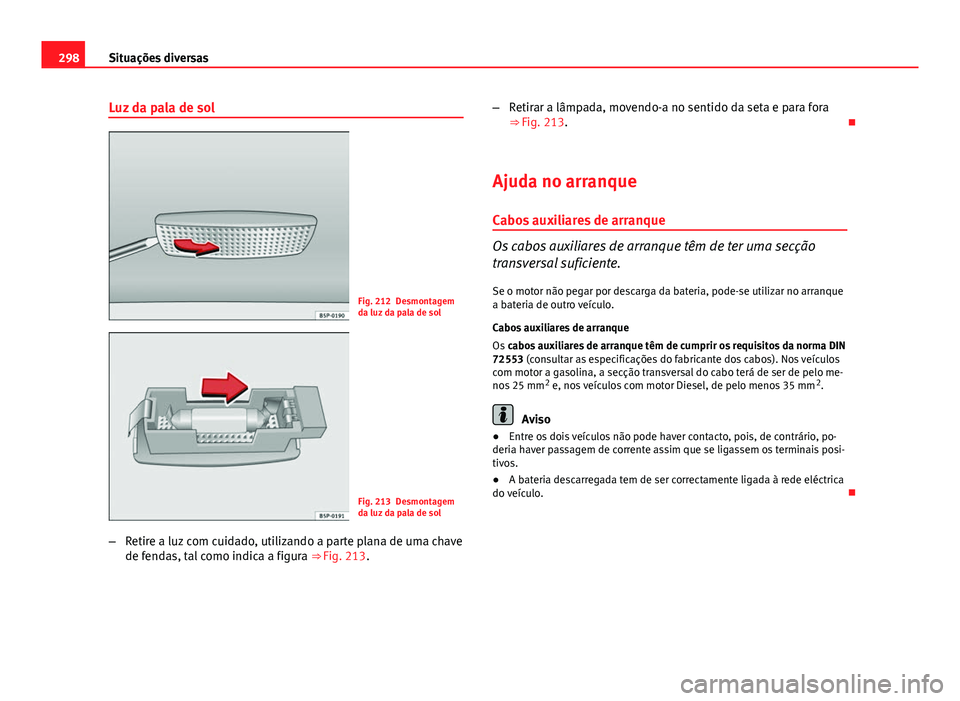

298Situações diversas
Luz da pala de sol
Fig. 212 Desmontagem
da luz da pala de sol
Fig. 213 Desmontagem
da luz da pala de sol
– Retire a luz com cuidado, utilizando a parte plana de uma chave
de fendas, tal como indica a figura ⇒ Fig. 213.–
Retirar a lâmpada, movendo-a no sentido da seta e para fora
⇒ Fig. 213. 
Ajuda no arranque Cabos auxiliares de arranque
Os cabos auxiliares de arranque têm de ter uma secção
transversal suficiente.
Se o motor não pegar por descarga da bateria, pode-se utilizar no arranque
a bateria de outro veículo.
Cabos auxiliares de arranque
Os cabos auxiliares de arranque têm de cumprir os requisitos da norma DIN
72553 (consultar as especificações do fabricante dos cabos). Nos veículos
com motor a gasolina, a secção transversal do cabo terá de ser de pelo me-
nos 25 mm 2
e, nos veículos com motor Diesel, de pelo menos 35 mm 2
.
Aviso
● Entre os dois veículos não pode haver contacto, pois, de contrário, po-
deria haver passagem de corrente assim que se ligassem os terminais posi-
tivos.
● A bateria descarregada tem de ser correctamente ligada à rede eléctrica
do veículo. 
